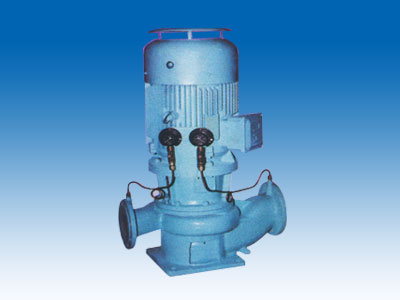

CLH系列船用立式離心泵

概述

CLH系列船用立式離心泵可作為船舶壓載泵、艙底泵、冷卻泵和消防泵等。輸送液體溫度不高于75℃的海水、淡水及其它非腐蝕性液體介質。

型號示例和說明

示例 CLH50-32-2A
說明 50-吸入口直徑，mm
CLH-船用立式離心泵
32-出口直徑mm
2-泵比轉數十分之一的近似值
A-葉輪切割的符號

泵的性能參數

當驅動電機的頻率為50Hz時，性能參數示于表1；當驅動電機的頻率為60Hz時，性能參數示于表2
表1

型號	電壓380伏 380V 頻率50Hz 50Hz
	泵的主要性能參數
	流量 m3/h	揚程 m	轉速 r/min	汽蝕余量 m	軸功率 kW	配用功率 kW	單泵重量 Kg
CLH25-25-6.5	3	8	2800	4	0.15	0.37
CLH25-25-6.5A	2.7	6.5	2800	4	0.11	0.37
CLH40-32-2	5	45	2950	4	2.11	3
CLH40-32-2.5	10	60	2950	4	4.3	5.5
CLH40-32-3	10	45	2950	4	2.8	4
CLH40-32-3.5	5	25	2950	4	0.71	1.5
CLH40-32-5	10	25	2950	4	1.7	2.2
CLH50-32-2A	12.5	80	2950	2.8	7.6	11
CLH50-32-2B	11.7	70	2950	2.5	6.37	7.5
CLH50-32-3	10.8	60	2950	2.5	5.04	5.5
CLH50-32-3.5	12.5	65	2950	2.3	6	7.5
CLH50-32-3.5A	12.5	50	2950	3.2	3.8	5.5
CLH50-32-4.5	10	45	2950	3.5	2.8	4
CLH50-32-4.5A	12.5	32	2950	3	2.1	3
CLH50-32-6.5	10	28	2950	3	1.47	2.2
CLH50-40-7	12.5	20	2950	2.5	1.2	2.2
CLH50-50-4.5	20	25	2950	4	2.3	4
CLH50-50-4.5A	20	45	2950	5	4.4	5.5
CLH65-40-2.5	18.6	38.5	2950	5	3.55	5.5
CLH65-40-2.5A	25	125	2950	3	22.4	30
CLH65-40-2.5B	23.9	114	2950	3	19.5	22
CLH65-40-2.5C	22.7	103	2950	3	17.2	22
CLH65-40-3	21.4	92	2950	3	14.5	18.5
CLH65-40-3A	25	80	2950	3	11.1	15
CLH65-40-4	23	68	2950	3	8.95	11
CLH65-40-4.5	25	65	2950	2.5	9.2	11
CLH65-40-4.5A	25	50	2950	3	6.1	7.5
CLH65-40-4.5A	23	42	2950	3	5.2	7.5
CLH65-50-6.5	25	32	2950	2.3	3.5	4
CLH65-50-6.5A	23.4	28	2950	2.5	2.9	4

表1

型號	電壓380伏 380V 頻率50Hz 50Hz
	泵的主要性能參數
	流量 m3/h	揚程 m	轉速 r/min	汽蝕余量 m	軸功率 kW	配用功率 kW	單泵重量 Kg
CLH65-50-6.5B	21.7	24	2950	2.5	2.3	3
CLH65-50-8.5	30	30	2950	4	4.3	5.5
CLH65-50-9	25	20	2950	2.3	2.1	3
CLH65-50-9A	23.8	18	2950	2.4	1.76	2.2
CLH65-65-5.5	30	45	2950	4	6.7	7.5
CLH65-65-5.5A	23.4	44	2950	3	4.83	5.5
CLH65-65-5.5B	21	35	2950	3	3.6	4
CLH80-50-3.5	50	125	2950	3.2	32.7	37
CLH80-50-3.5A	47.7	114	2950	3.2	29	37
CLH80-50-3.5B	45.4	103	2950	3.2	25.46	30
CLH80-50-3.5C	42	88.5	2950	3.2	20.24	22
CLH80-50-4	60	85	2950	4	24.8	30
CLH80-50-4.5	50	80	2950	3	17.9	22
CLH80-50-4.5A	46.8	70	2950	3	14.9	18.5
CLH80-50-5	50	65	2950	4	14	18.5
CLH80-50-5A	46.5	56	2950	4	11.44	15
CLH80-50-6.5	50	50	2950	2.7	10.3	15
CLH80-50-6.5A	46.8	44	2950	2.7	8.5	11
CLH80-50-6.5B	43.3	37.5	2950	2.7	6.8	7.5
CLH80-50-7	50	45	2950	3.5	10.75	15
CLH80-50-7A	46.5	39	2950	3.5	8.66	11
CLH80-65-5.5	50	60	2950	3.5	13	18.5
CLH80-65-5.5A	46.5	51.5	2950	4	10.5	15
CLH80-65-9	50	32	2950	2.8	6.22	7.5
CLH80-65-9A	46.8	28	2950	2.8	5.1	7.5
CLH80-65-9B	42	22	2950	2.8	3.6	4
CLH80-65-11	50	25	2950	3.5	4.9	7.5
CLH80-65-13	50	20	2950	3	3.8	5.5
CLH80-65-13A	46.7	17	2950	3	3	4
CLH100-65-5	100	125	2950	5	54	75
CLH100-65-5A	95.5	114	2950	5	47.04	55

續上表

型號	電壓380伏 380V 頻率50Hz 50Hz
	泵的主要性能參數
	流量 m3/h	揚程 m	轉速 r/min	汽蝕余量 m	軸功率 kW	配用功率 kW	單泵重量 Kg
CLH100-65-5B	90.8	103	2950	5	40.4	45
CLH100-65-5C	85.8	92	2950	5	34.7	45
CLH100-65-5.5	100	100	2950	4.8	43.2	55
CLH100-65-7	70	60	2950	4	17.59	22
CLH100-65-7A	65	52	2950	4	14.4	18.5
CLH100-65-8	100	60	2950	4.8	23.4	30
CLH100-65-10	100	45	2950	4.8	17	22
CLH100-65-10A	86	38	2950	4.8	12.53	15
CLH100-80-5	120	125	2950	5	64.8	75
CLH100-80-5.5	114	112	2950	5	55.2	75
CLH100-80-5.8	108	100	2950	5	47.4	55
CLH100-80-6	100	90	2950	5	35	45
CLH100-80-6.5	100	80	2950	4.5	31.1	37
CLH100-80-13.5	70	25	2950	4	6.7	11
CLH100-80-13	100	32	2950	4	11.8	15
CLH100-80-13A	93.5	28	2950	4	9.63	11
CLH100-80-13B	82.4	21.7	2950	4	6.67	11
CLH100-80-19	100	20	2950	4	7.26	11
CLH100-80-19A	93	17	2950	4.5	5.8	7.5
CLH100-80-8.5	70	45	2950	4	12.1	15
CLH100-80-8.5A	66	40	2950	4	10.3	15
CLH125-80-6	160	125	2950	5.8	83.8	90
CLH125-80-7	160	100	2950	5.2	66	75
CLH125-80-8	160	80	2950	4.8	47.8	55
CLH125-80-8A	150	70	2950	4.8	39.7	55
CLH125-80-8B	140	61	2950	4.8	32.2	45
CLH125-80-10	160	65	2950	4.2	40	45
CLH125-100-6.5	150	110	2950	5	69.1	75
CLH125-100-6.5A	142	99	2950	5	58.9	75
CLH125-100-10	125	20	1450	4.5	9.2	11
CLH125-100-12.5	150	45	2950	5.5	24.2	30
CLH125-100-12	160	50	2950	4	28.7	37

續上表

型號	電壓380伏 380V 頻率50Hz 50Hz
	泵的主要性能參數
	流量 m3/h	揚程 m	轉速 r/min	汽蝕余量 m	軸功率 kW	配用功率 kW	單泵重量 Kg
CLH125-100-13	200	50	2950	4.5	35.4	45
CLH125-100-17.5	120	25	2950	5.5	10.5	15
CLH125-100-17.5A	114	22.5	2950	5.5	8.9	11
CLH125-100-17	160	32	2950	5	18.1	22
CLH125-100-17A	150	28	2950	5	15.25	18.5
CLH125-100-19	200	32	2950	3.5	23.23	30
CLH150-125-23	160	20	2950	3.5	11.17	15
CLH150-125-10	265	86	2950	4.5	83.84	110
CLH150-125-10A	251	77	2950	4.5	72.1	90
CLH150-125-22	200	25	2950	7	17	22
CLH150-125-10.5	250	32	1450	7.5	28	37
CLH150-125-13	200	20	1450	3.5	13.5	18.5
CLH150-125-13A	190	18	1450	3.5	12.1	15
CLH150-125-7	220	50	1450	4	42.2	45
CLH150-125-7A	206	44	1450	4	34.3	37
CLH150-125-7B	193	38.5	1450	4	28.5	37
CLH200-150-6	300	70	1450	3	76.3	90
CLH200-150-6A	280	65	1450	3	67	75
CLH200-150-9.5	400	50	1450	4.2	69.8	90
CLH200-150-10	380	45	1450	4.2	61.25	75
CLH200-150-11	340	35	1450	4.2	43.84	55
CLH200-150-12	320	32	1450	5	37.2	45
CLH250-200-21	500	20	1450	4	34.5	45
CLH250-200-21A	475	18	1450	4	29.85	37
CLH250-200-15	500	32	1450	4	56.6	75
CLH250-200-15A	470	28	1450	4	47.14	55
CLH300-250-11	600	32	1450	4.5	67	75
CLH300-250-11A	600	25	1450	4.5	53.73	75
CLH300-250-11B	560	25	1450	4.5	50.15	55
CLH300-250-12	700	32	1450	4.5	77.2	90
CLH300-250-12A	680	30	1450	4.5	69.72	75
CLH300-250-19	850	20	1450	4.5	59.33	75
CLH300-250-19A	824	18	1450	4.5	53.13	75

續上表

型號	電壓380伏 380V 頻率50Hz 50Hz
	泵的主要性能參數
	流量 m3/h	揚程 m	轉速 r/min	汽蝕余量 m	軸功率 kW	配用功率 kW	單泵重量 Kg
CLH₁25-25-6.5	3.6	11.5	3360	5.6	0.26	0.45
CLH₁25-25-6.5A	3.2	9	3360	5.6	0.19	0.37
CLH₁40-32-2	6	65	3540	5.6	3.65	5.5
CLH₁40-32-2.5	12	86	3540	5.6	7.43	11
CLH₁40-32-3	12	65	3540	5.6	4.84	5.5
CLH₁40-32-3.5	6	36	3540	5.6	1.23	2.2
CLH₁40-32-5	12	36	3540	5.6	2.94	4
CLH₁50-32-2	15	115	3540	3.5	13.1	15
CLH₁50-32-2A	14	100	3540	3.5	11	15
CLH₁50-32-2B	13	86	3540	3.5	8.71	11
CLH₁50-32-3	15	93	3540	3.2	10.4	15
CLH₁50-32-3.5	15	72	3540	4.5	6.6	7.5
CLH₁50-32-3.5A	12	63	3540	4.5	4.84	5.5
CLH₁50-32-4.5	15	46	3540	4.2	3.63	5.5
CLH₁50-32-4.5A	12	39	3540	4.2	2.54	3
CLH₁50-32-6.5	15	29	3540	3.5	2.07	3
CLH₁50-40-7	24	36	3540	5.6	3.97	5.5
CLH₁50-50-4.5	24	65	3540	7	7.6	11
CLH₁50-50-4.5A	22	55	3540	7	6.13	7.5
CLH₁65-40-2.5	30	180	3540	4.2	38.7	45
CLH₁65-40-2.5A	28.5	164	3540	4.2	33.7	45
CLH₁65-40-2.5B	27	148	3540	4.2	29.7	37
CLH₁65-40-2.5C	25.5	132	3540	4.2	25.1	30
CLH₁65-40-3	30	115	3540	4.2	19.2	22
CLH₁65-40-3A	27.5	98	3540	4.2	15.5	18.5
CLH₁65-40-4	30	93	3540	3.5	15.9	18.5
CLH₁65-40-4.5	30	72	3540	4.2	10.5	15
CLH₁65-40-4.5A	27.5	60	3540	4.2	8.9	11
CLH₁65-50-6.5	30	46	3540	3.2	6.05	7.5
CLH₁65-50-6.5A	28	40	3540	3.2	5	7.5
CLH₁65-50-6.5B	26	34.5	3540	3.2	4	5.5

續上表

型號	電壓380伏 380V 頻率50Hz 50Hz
	泵的主要性能參數
	流量 m3/h	揚程 m	轉速 r/min	汽蝕余量 m	軸功率 kW	配用功率 kW	單泵重量 Kg
CLH₁25-25-6.5	36	43	3540	5.6	7.4	11
CLH₁25-25-6.5A	30	29	3540	3.2	3.63	5.5
CLH₁40-32-2	28.5	26	3540	3.2	3.04	4
CLH₁40-32-2.5	36	65	3540	5.6	11.6	15
CLH₁40-32-3	28	62	3540	5.6	8.35	11
CLH₁40-32-3.5	25	50	3540	5.6	6.22	7.5
CLH₁40-32-5	60	180	3540	4.5	56.5	75
CLH₁50-32-2	57	164	3540	4.5	50	75
CLH₁50-32-2A	54	148	3540	4.5	44	55
CLH₁50-32-2B	50	127	3540	4.5	35	45
CLH₁50-32-3	72	122	3540	5.6	42.9	55
CLH₁50-32-3.5	60	115	3540	4.2	31	37
CLH₁50-32-3.5A	56	100	3540	4.2	25.7	30
CLH₁50-32-4.5	60	93	3540	5.6	24.2	30
CLH₁50-32-4.5A	56	80	3540	5.6	19.8	30
CLH₁50-32-6.5	60	72	3540	3.8	17.8	22
CLH₁50-40-7	56	63	3540	3.8	14.7	18.5
CLH₁50-50-4.5	52	54	3540	3.8	11.8	15
CLH₁50-50-4.5A	60	65	3540	4.9	18.6	22
CLH₁65-40-2.5	56	56	3540	4.9	15	18.5
CLH₁65-40-2.5A	60	86	3540	4.9	22.5	30
CLH₁65-40-2.5B	56	74	3540	4.9	18.1	22
CLH₁65-40-2.5C	60	46	3540	3.9	10.75	15
CLH₁65-40-3	56	40	3540	3.9	8.8	11
CLH₁65-40-3A	50	31	3540	3.9	6.2	7.5
CLH₁65-40-4	60	36	3540	4.2	8.5	11
CLH₁65-40-4.5	60	29	3540	4.2	6.6	7.5
CLH₁65-40-4.5A	56	24.5	3540	7	5.2	7.5
CLH₁65-50-6.5	120	180	3540	7	93.3	110
CLH₁65-50-6.5A	115	164	3540	7	81.3	110
CLH₁65-50-6.5B	109	148	3540	7	69.8	90

續上表

型號	電壓380伏 380V 頻率50Hz 50Hz
	泵的主要性能參數
	流量 m3/h	揚程 m	轉速 r/min	汽蝕余量 m	軸功率 kW	配用功率 kW	單泵重量 Kg
CLH₁100-65-5C	103	132	3450	7	60	75
CLH₁100-65-5.5	120	144	3450	6.7	74.6	90
CLH₁100-65-7	84	86	3450	5.6	30.4	37
CLH₁100-65-7A	78	75	3450	5.6	24.9	30
CLH₁100-65-8	120	86	3450	6.7	40.4	55
CLH₁100-65-10	120	65	3450	6.7	29.4	37
CLH₁100-65-10A	102	54	3450	6.7	21.7	30
CLH₁100-80-5	142	180	3450	7	112	132
CLH₁100-80-5.5	135	161	3450	7	95.4	110
CLH₁100-80-5.8	128	144	3450	7	81.9	90
CLH₁100-80-6	120	130	3450	7	60.5	75
CLH₁100-80-6.5	112	115	3450	6.3	53.7	75
CLH₁100-80-13.5	83	36	3450	5.6	11.6	15
CLH₁100-80-13	120	46	3540	5.6	20.4	30
CLH₁100-80-13A	110	40	3540	5.6	16.4	22
CLH₁100-80-13B	94	31	3540	5.6	11.5	15
CLH₁100-80-19	120	29	3540	5.6	12.55	15
CLH₁100-80-19A	112	24.5	3540	6.3	10	15
CLH₁100-80-8.5	84	64.8	3540	5.6	21	30
CLH₁100-80-8.5A	79	57.6	3540	5.6	17.8	22
CLH₁125-80-6	192	180	3540	8.1	145	160
CLH₁125-80-7	192	144	3540	7.3	114	132
CLH₁125-80-8	192	115	3540	6.7	82.6	110
CLH₁125-80-8A	180	100	3540	6.7	68.6	90
CLH₁125-80-8B	168	88	3540	6.7	55.6	75
CLH₁125-80-10	192	93.5	3540	5.9	69	90
CLH₁125-100-6.5	180	158	3540	7	119.4	160
CLH₁125-100-6.5A	170	142	3540	7	101.8	132
CLH₁125-100-10	150	29	1740	6.3	15.9	22
CLH₁125-100-12.5	180	65	3540	7.7	41.8	55
CLH₁125-100-12	192	72	3540	5.6	49.6	55
CLH₁125-100-13	240	72	3540	6.3	61.2	75

續上表

型號	電壓380伏 380V 頻率50Hz 50Hz
	泵的主要性能參數
	流量 m3/h	揚程 m	轉速 r/min	汽蝕余量 m	軸功率 kW	配用功率 kW	單泵重量 Kg
CLH₁125-100-17.5	144	36	3540	7.7	18.1	22
CLH₁125-100-17.5A	137	32	3540	7.7	15.4	18.5
CLH₁125-100-17	192	46	3540	7	31.3	37
CLH₁125-100-17A	180	40	3540	7	26.4	30
CLH₁125-100-19	240	46	3540	4.9	40.1	45
CLH₁125-125-23	192	29	3540	4.9	19.3	22
CLH₁150-125-10	318	123	3540	6.3	144.9	160
CLH₁150-125-10A	300	110	3540	6.3	124.6	160
CLH₁150-125-22	240	36	3540	9.8	29.4	37
CLH₁150-125-10.5	300	46	1740	7.5	48.4	55
CLH₁150-125-13	240	29	1740	4.9	23.3	30
CLH₁150-125-13A	228	25.9	1740	4.9	20.9	30
CLH₁150-125-7	264	72	1740	5.6	72.9	90
CLH₁150-125-7A	248	63	1740	5.6	59.9	75
CLH₁150-125-7B	232	55.5	1740	5.6	49.2	55
CLH₁200-150-6	360	100	1740	4.2	131.8	160
CLH₁200-150-6A	336	95	1740	4.2	121	132
CLH₁200-150-9.5	480	72	1740	5.9	120.6	160
CLH₁200-150-10	456	64.8	1740	5.9	105.8	132
CLH₁200-150-11	408	51.8	1740	5.9	75.8	90
CLH₁200-150-12	384	46	1740	7	64.3	75
CLH₁250-200-21	600	29	1740	5.6	59.6	75
CLH₁250-200-21A	570	26	1740	5.6	51.6	75
CLH₁250-200-15	600	46	1740	5.6	97.8	132
CLH₁250-200-15A	564	40	1740	5.6	81.5	110
CLH₁300-250-11	720	46	1740	6.3	116	132
CLH₁300-250-11A	720	36	1740	6.3	92.8	110
CLH₁300-250-11B	672	36	1740	6.3	86.7	110
CLH₁300-250-12	840	46	1740	6.3	133.4	160
CLH₁300-250-12A	816	43	1740	6.3	120.5	160
CLH₁300-250-19	1020	29	1740	6.3	102.5	132
CLH₁300-250-19A	990	26	1740	6.3	91.8	110
